Table A,B (3DOF Shaking Table)
- · DOF 지진파를 재현, 모델의 구성 및 크기에 따라 이동배치가 가능한 장비로 저주파수 대변위 특성을 갖는 지진파의 모사를 위한 내진실험
  연구, 진동내구성 검증 등에 활용
Table C (6 DOF Shaking Table)
- · 기록 지진파 등을 재현할 수 있는 장비로 질량이 큰 실험모형에 대한 내진실험 및 진동 내구성 검증 등에 활용
Table S (6 DOF Shaking Table)
- · 건축물 내외장 설비(천정과 벽체, 전기 및 전력설비, 가스 및 상하수도 배관구조 등), 건설기계 및 철도 등의 기간산업분야 비구조 요소에
  대한 내진성능 검증 및 진동내구성 실험이 가능한 10g급 6자유도 진동대
- 이동식 3DOF 진동대(Table A, B)
- 고정식 6DOF 진동대(Table C)
- 고정식 6DOF 고성능 진동대(Table S)
- 고정식 6DOF 고성능 진동대(Table S)
진동대별 장비사양

Tables
Items	Table A		Table B	Table C	Table S
Table Size(m)	5.0 x 5.0		5.0 x 5.0	4.0 x 4.0	2.5 x 2.5
Type	Moveable		Moveable	Fixed	Moveable
Degree of Freedom(DOF:자유도)	3		3	6	6
Full Payload	<성능개선전> 300(kN)	<성능개선후> 600(kN)	600(kN)	300(kN)	60(kN)
Desired overturning Moment(kN-m)	2,000		2,000	1,200	400
Acceleration at Full Payload(g) X-Axis Y-Axis Z-Axis	<성능개선전> 0.85 0.85 -	<성능개선후> 1.00 1.00 -	1.00 1.00 -	1.20 1.20 0.80	±7
Acceleration at Nominal Payload(g) X-Axis Y-Axis Z-Axis	<성능개선전> 1.00 1.00 -	<성능개선후> 1.25 1.25 -	1.25 1.25 -	1.50 1.50 1.00	±10
Moveable Distance(m)	≥20		≥20	-	-
Maximum velocity(m/s) (X-Axis, Y-Axis, Z-Axis)	-		-	-	±2
Maximum horizontal stroke(mm) (X-Axis, Y-Axis)	±300, ±200		±300, ±200	±300, ±200	±250
Maximum Vertical stroke(mm) (Z-Axis)	-		-	±150	±150
Operation Frequency Range(Hz)	0.1~60		0.1~60	0.1~60	0.1~60

기존 진동대 장비의 용량, 성능 향상으로 건축물, 교량, 플랜트, 원전 등 대형 구조물 및 기계 설비의 내진성능평가가 가능한 실험장비
- 진동대 2기 (Table A, Table B) 위에 설치하는 확장플레이트를 통한 실대형 규모 실험체의 동적 지진모사 실험이 가능함

장비 주요 성능

C-72 원심모형실험장비 성능업그레이드
항목	주요 성능 및 규격
Table A Actuator Upgrade and HDS Modifications	· Full payload : 60 ton · Over-turning Moment : 2,000kN·m · Displacement : (x) ±300mm, (y) ±200mm · Velocity : 1.0m/s · Max Acceleration at Full Payload : 1.0g · Max Acceleration at 50ton Payload : 1.25g
Manufacture of Table A&B Combining Structure	· 16.1m×9m=144m2, 100ton · 시험시 작용하는 하중에 견딜 수 있는 플레이트 · 조립설치가 가능한 형식

-    ·구조, 열 시뮬레이션 시스템. Mechanical에는 비선형 및 선형 요소, 금속부터 고무에 이르는 재료 항목과 광범위한 솔버 완비
     · 비선형 접촉이 포함된 복잡한 어셈블리에서도 사용 가능
     · 다양한 부품이나 어셈블리에 대해 응력, 온도, 변위, 접촉 압력의 분포를 파악하기 위한 이상적인 시스템 보유

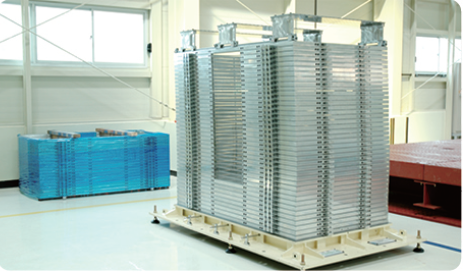

- · 정적 및 동적 하중상태의 지반거동을 모사할 수 있으며, 연구범위에 따라 높이 조절 가능
  · 1방향 지진하중이 작용하는 지반 거동 평가시 활용
장비사양
길이: 1.92m / 너비: 1.12m / 높이: 2.9m / 총 60개의 층

- · 외부에서 제작된 시험체를 반입하기 위한 넓은 출입구, 넉넉한 공간으로 언제나 원활한 시험 가능
  · 최대 30톤 시험체를 운반 할 수 있는 호이스트크레인(2단변속기) 2기, 1톤 지게차, 리프트 차 등
- 반력프레임
- DAQ (264채널, TCP/IP형태)
- 오버헤드크레인(15Ton, 30Ton)
- 시저리프트 (8M)
- 전동지게차
- 다굴절 리프트
